Soudage Sélectif Hors Ligne vs En Ligne : Quelle Configuration de Production Convient à Votre PCBA ?
Comparez le soudage sélectif hors ligne et en ligne par méthode de chargement, temps de cycle, préchauffage, taille du support et intégration de la ligne de production.

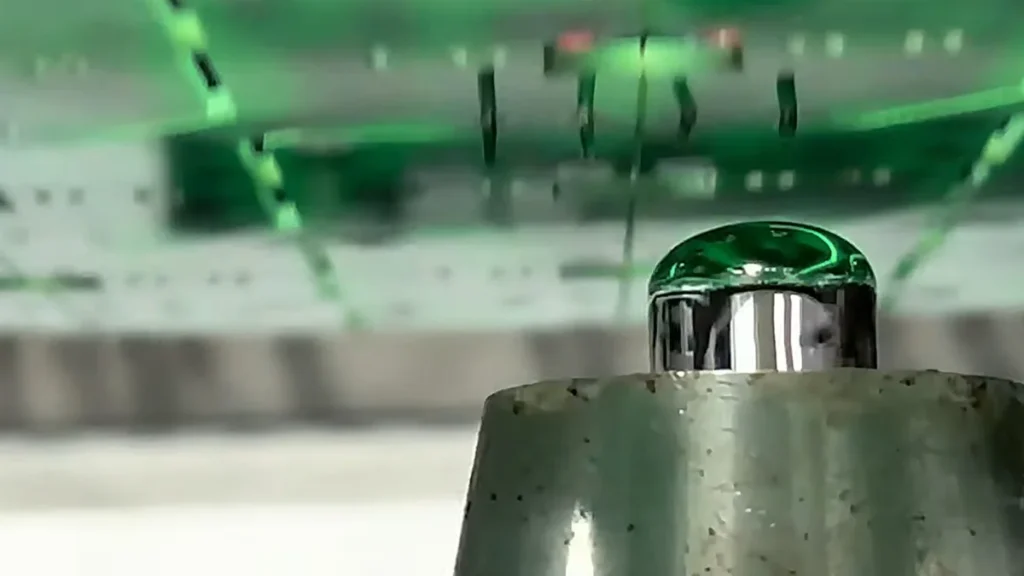

La soudure sélective hors ligne et en ligne utilisent le même processus de base : un flux est appliqué aux joints THT spécifiés, la PCBA est préchauffée si nécessaire, et une buse mini-vague programmée complète la soudure.
La principale différence réside dans la manipulation des matériaux. Une machine hors ligne nécessite un chargement et un déchargement par l'opérateur. Une machine en ligne transfère automatiquement les transporteurs de PCB entre l'équipement en amont et en aval.
Choisissez entre elles en fonction du temps de cycle requis, du mélange de produits, de la demande thermique de la PCBA, de la taille des transporteurs et de l'agencement de la ligne de production, et non en supposant que l'équipement en ligne produit toujours de meilleures soudures.
Table des Matières
Quelle est la Différence entre le Soudage Sélectif Hors Ligne et En Ligne ?
Une machine de soudure sélective hors ligne fonctionne comme une cellule de production indépendante. L'opérateur charge la PCBA ou le transporteur, lance le programme enregistré et retire l'assemblage après le traitement.
Le processus de soudure reste automatique. La machine contrôle l'application du flux, la position de la buse, la température du soudage, la vitesse de déplacement et le temps de contact.
Une machine de soudure sélective en ligne est connectée à une ligne de production convoyée. Les transporteurs entrent automatiquement, passent par le processus programmé et se transfèrent à la station suivante sans chargement manuel.
La configuration hors ligne ou en ligne ne détermine pas la qualité des joints de soudure. Elle détermine comment l'assemblage se déplace dans la production et comment la machine interagit avec les opérateurs et l'équipement environnant.
Quand Devriez-Vous Choisir une Machine de Soudage Sélectif Hors Ligne ?
Choisissez l'équipement hors ligne lorsque le chargement manuel peut répondre à la production requise et que le processus de soudure n'a pas besoin d'être physiquement intégré dans une ligne continue.
Cet agencement est pratique pour la production à fort mélange, les changements fréquents de modèles et les usines traitant plusieurs types de PCBA sur une seule machine. Il permet également d'ajouter du soudage sélectif à côté d'une ligne d'assemblage existante sans reconstruire la configuration du transporteur.
Lorsque l'assemblage nécessite un chauffage contrôlé avant le soudage, la machine de soudage sélectif à la vague hors ligne DEZ-H3600A ajoute un préchauffage infrarouge inférieur et prend en charge une zone de soudage maximale de 400 × 300 mm.
Quand Devriez-Vous Choisir une Machine de Soudage Sélectif En Ligne ?
Choisissez un équipement en ligne lorsque les transporteurs de PCB doivent se déplacer automatiquement à travers la ligne de production THT et que le transfert manuel interromprait le takt requis.
Le chargement et le déchargement automatiques réduisent la manutention entre les stations. Le transporteur fournit également une position de transporteur répétable pour l'application du flux, le préchauffage et le soudage.
En ligne ne signifie pas simplement plus rapide. Cela signifie que le processus de soudage sélectif est conçu comme partie d'un flux de production intégré. La sortie réelle dépend toujours du chemin de soudage et de l'agencement des stations.
Un système en ligne peut également soutenir la production à fort mélange lorsque les programmes de produit, l'identification des transporteurs et les procédures de changement sont correctement gérés. Une grande variété de produits n'est donc pas, en soi, une raison de choisir une machine hors ligne.
Comment Calculez-Vous le Temps de Cycle du Soudage Sélectif ?
Le temps de cycle de soudage sélectif ne peut pas être calculé uniquement à partir de la quantité quotidienne ou du nombre de joints THT.
Un PCBA avec deux connecteurs traité par soudure par traînée peut être terminé plus rapidement qu'une carte contenant de nombreux points de soudure isolés. Le déplacement de la buse, le chemin de flux, le préchauffage et le temps de contact avec la soudure doivent tous être inclus.
Temps de Cycle Hors Ligne
Pour une seule machine hors ligne :
Temps de cycle = chargement + fluxage + préchauffage + soudage + déchargement
Le préchauffage n'est inclus que lorsque la configuration de la machine et le processus PCBA l'exigent.
Le chargement manuel peut être acceptable lorsque le cycle de soudage automatique est considérablement plus long que le temps de manutention. Cela devient un goulet d'étranglement lorsque l'opérateur sert plusieurs machines ou ne peut pas présenter de manière constante le prochain assemblage.
Temps de Cycle En Ligne
Une machine en ligne à chemin unique élimine le chargement manuel, mais le transporteur peut encore effectuer fluxage, préchauffage et soudage de manière séquentielle.
Dans un système à plusieurs stations, les étapes fonctionnent sur différents transporteurs en parallèle. Une fois que la ligne est remplie, le takt efficace approche la durée de la station la plus lente plus le temps de transfert du transporteur.
Le programme de production réel doit donc être simulé ou testé en utilisant les coordonnées THT du PCBA, le chemin de la buse et le profil de préchauffage requis.
Le Soudage Sélectif Hors Ligne ou En Ligne Fournit-Il un Meilleur Remplissage des Trous ?
Aucune configuration ne fournit automatiquement un meilleur remplissage des trous plaqués.
Le remplissage des trous dépend de l'épaisseur de la carte, de la distribution du cuivre, de la géométrie des trous plaqués, de la taille des pattes des composants, de la déposition de flux, de la température de préchauffage, de la température de soudure, de la sélection de la buse et du temps de contact. Les études techniques de l'IPC identifient également le flux, le préchauffage, l'application de soudure et le design de la buse comme des variables majeures de soudage sélectif.
Une machine hors ligne avec le bon processus de préchauffage peut souder un assemblage à haute masse thermique plus efficacement qu'une machine en ligne choisie uniquement pour le transfert automatique.
Le critère de remplissage des trous requis doit provenir du dessin applicable, de la spécification du client ou de la norme d'acceptation de l'assemblage. Un besoin de "100 % de remplissage des trous" ne doit pas être supposé pour chaque PCBA ni utilisé comme une raison générale pour acheter une machine en ligne.
Comment le préchauffage affecte-t-il la soudure sélective hors ligne et en ligne ?
Le préchauffage prépare le flux, le PCB, les pads et les pattes de composant avant le contact avec l'onde de soudure. Cela devient particulièrement important pour les cartes multicouches épaisses, les zones de cuivre lourdes et les composants connectés à de grandes plans de terre ou d'alimentation.
Les configurations confirmées H3200A et H3500A n'incluent pas d'étape de préchauffage dédiée. Elles conviennent aux assemblages dont le processus validé ne nécessite pas de préchauffage intégré.
Le H3600A hors ligne inclut un préchauffage infrarouge inférieur. Les H3800S et H3900A en ligne utilisent un préchauffage supérieur et inférieur avant la soudure mini-onde.
Le préchauffage doit donc être sélectionné en fonction de la demande thermique du PCBA. Il ne doit pas être ajouté ou omis simplement parce que la machine est hors ligne ou en ligne.
Quelle est la différence entre le DEZ-H3800S et le H3900A ?
Les deux modèles offrent un transfert automatique du porteur en ligne, un flux sélectif, un préchauffage sur les deux faces et une soudure mini-onde assistée par azote. Leurs principales différences sont la capacité du porteur et la disposition du processus.
Machine
Structure de processus
Taille maximale du transporteur
Meilleure adéquation
DEZ-H3800S
Un porteur complète les étapes de manière séquentielle
400 × 400 mm
Transfert automatique lorsque le cycle séquentiel répond au takt requis
DEZ-H3900A
Le fluxage, le préchauffage et la soudure occupent des stations séparées
500 × 600 mm
Porteurs plus grands ou production nécessitant un fonctionnement de station parallèle
Le H3900A prend en charge une zone de soudure programmable maximale de 500 × 450 mm. Sa capacité de porteur de 500 × 600 mm ne doit pas être confondue avec la zone de soudure.
Choisissez le H3800S lorsque le transfert automatique est requis mais qu'un processus séquentiel unique peut répondre à la production. Choisissez le H3900A lorsque l'assemblage est plus grand ou que l'attente entre le flux, le préchauffage et la soudure limiterait la production.
Quelle machine de soudure sélective DEZ convient à votre configuration de production ?
Exigence de production
Machine DEZ recommandée
Raison de la sélection
Petits PCBAs avec chargement manuel
DEZ-H3200A
Surface de soudure maximale de 300 × 250 mm
PCBAs plus grands à forte mixité sans préchauffage dédié
DEZ-H3500A
Zone de soudage maximum de 350 × 410 mm
Production hors ligne nécessitant un préchauffage infrarouge inférieur
DEZ-H3600A
Zone de soudure maximale de 400 × 300 mm
Transfert automatique en ligne avec traitement séquentiel
DEZ-H3800S
Prend en charge des transporteurs jusqu'à 400 × 400 mm
Grands transporteurs ou flux, préchauffage et soudure parallèles
DEZ-H3900A
Supporte les transporteurs jusqu'à 500 × 600 mm et une zone de soudage jusqu'à 500 × 450 mm
Ces dimensions ne sont que la première limite de sélection. Le débordement des composants, les bords de fixation, la construction du transporteur et l'accès aux buses du côté inférieur peuvent réduire la zone de soudage utilisable.
La sélection de la machine doit également tenir compte de la possibilité d'atteindre les joints THT avec une buse standard et de savoir si le cycle programmé respecte le takt requis.
Un robot peut-il automatiser le chargement d'une machine de soudure sélective hors ligne ?
Oui, mais le résultat est une cellule d'automatisation personnalisée plutôt qu'un système de soudage sélectif en ligne standard.
La machine doit prendre en charge le positionnement répétable du transporteur, l'accès automatique, la sélection de programme produit, les signaux de début et de fin de cycle, la communication d'erreurs et les verrouillages de sécurité. Le robot doit également disposer d'une méthode de prise appropriée et d'une logique d'identification de produit.
Le chargement par robot peut réduire la manutention manuelle tout en maintenant le processus de soudage dans une cellule indépendante. Cependant, son coût d'intégration, sa méthode de changement et sa capacité à récupérer après des défauts de production doivent être comparés à un système en ligne conçu spécifiquement.
Ajouter un robot ne rend pas automatiquement une machine hors ligne équivalente à une ligne de soudage sélectif en ligne.
Quelles informations DEZ doit-elle prendre en compte pour sélectionner la bonne machine ?
DEZ nécessite le dessin de la PCBA ou du transporteur, les coordonnées THT marquées, les zones de non-obstruction du côté inférieur et le takt de production requis.
L'évaluation doit également confirmer l'épaisseur du PCB, les dimensions du transporteur, les dégagements des composants, la masse thermique, le flux, l'alliage de soudure, l'acceptation requise du remplissage des trous, l'accès disponible de la buse et les utilitaires de l'usine.
Ces détails permettent à DEZ de déterminer si le chargement manuel peut répondre à la sortie, si un préchauffage est nécessaire et si un traitement en ligne séquentiel ou parallèle est nécessaire.
